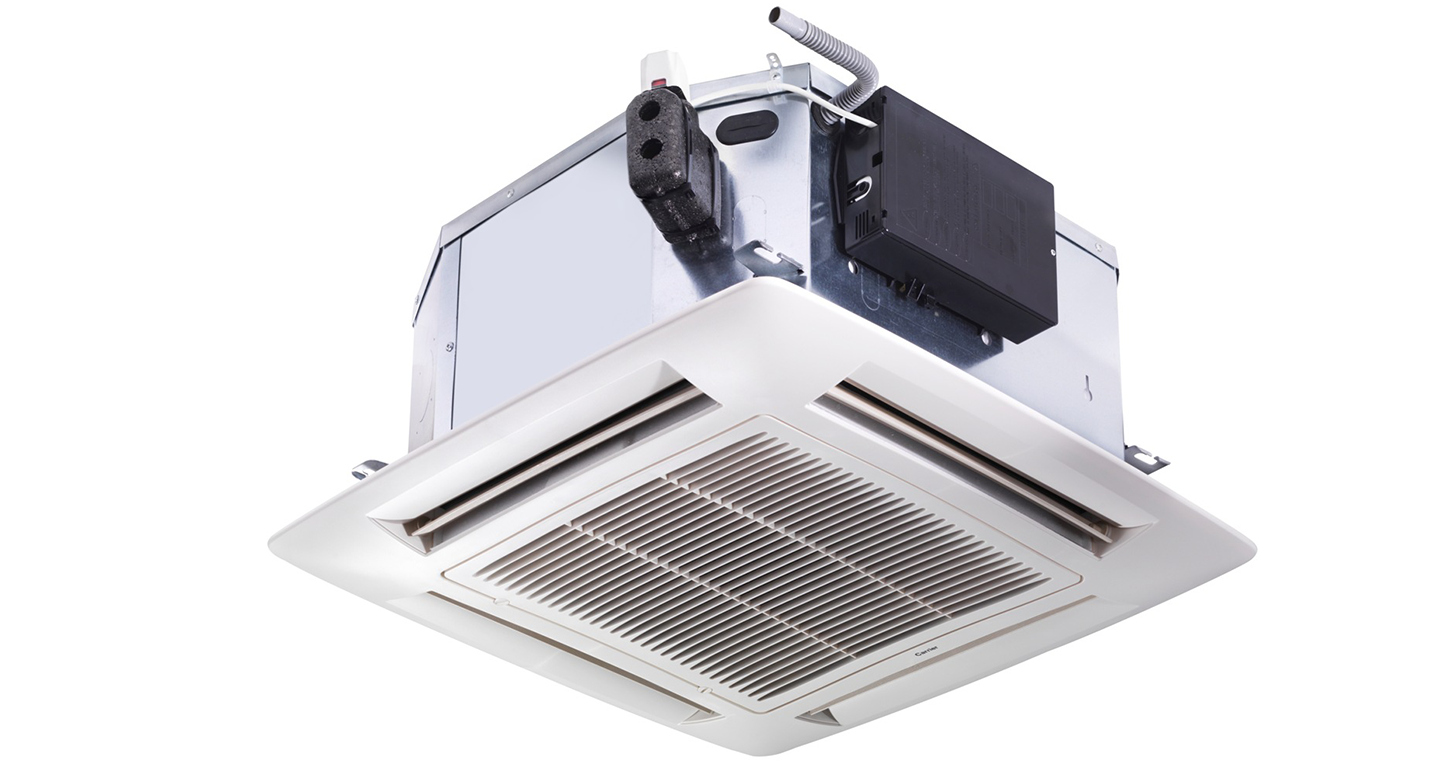

Кассетные фанкойлы представляют собой один из наиболее распространённых типов внутренних блоков систем кондиционирования и охлаждения воздуха, применяемых в коммерческих, административных и общественных зданиях. Данное оборудование относится к категории теплообменных устройств, работающих в составе чиллер-фанкойл систем, обеспечивая эффективное распределение охлаждённого или нагретого воздуха в обслуживаемом помещении. Основная особенность кассетных фанкойлов заключается в их потолочном размещении, при котором корпус устройства скрывается за подвесным потолком, а видимой остаётся только декоративная решётка, обеспечивающая равномерную подачу воздуха в нескольких направлениях.
Благодаря своей конструкции кассетные фанкойлы обеспечивают высокую эффективность воздухораспределения и эстетическую интеграцию в интерьер. Они широко применяются в офисных центрах, гостиницах, торговых залах и других объектах с повышенными требованиями к комфорту микроклимата. Использование таких систем позволяет гибко регулировать температурные параметры в отдельных зонах здания, обеспечивая энергоэффективную эксплуатацию инженерных систем.
Конструктивные особенности и принцип работы кассетных фанкойлов
Кассетные фанкойлы состоят из нескольких функциональных компонентов, каждый из которых выполняет важную роль в процессе теплообмена и распределения воздуха. Основой устройства является теплообменник, через который циркулирует теплоноситель, а также вентиляторный блок, обеспечивающий принудительное движение воздушных потоков. Воздух из помещения поступает внутрь устройства, проходит через теплообменник, где охлаждается или нагревается, после чего равномерно распределяется по четырём направлениям.
Эффективность работы кассетных фанкойлов напрямую зависит от правильного подбора мощности, характеристик теплоносителя и параметров воздушного потока. Современные модели оснащаются системами автоматического регулирования скорости вентилятора и термостатами, что позволяет поддерживать стабильный микроклимат при минимальном энергопотреблении.
Основные элементы кассетных фанкойлов:
- теплообменник с медными трубками и алюминиевым оребрением;
- центробежный или тангенциальный вентилятор;
- дренажная система для отвода конденсата;
- корпус для скрытого монтажа в потолочном пространстве;
- декоративная панель с распределительными жалюзи;
- система управления температурой и скоростью воздушного потока.
Особенности монтажа и эксплуатации кассетных фанкойлов
Монтаж кассетных фанкойлов осуществляется преимущественно в пространстве подвесного потолка, что требует предварительного проектирования инженерных систем здания. При установке важно учитывать доступ к устройству для последующего технического обслуживания, а также обеспечить правильную организацию дренажной системы для отвода образующегося конденсата. Неправильный монтаж может привести к снижению эффективности работы оборудования и возникновению эксплуатационных проблем.
Эксплуатация кассетных фанкойлов характеризуется относительной простотой, однако требует регулярного технического обслуживания. В частности, необходимо периодически очищать фильтры, проверять состояние теплообменника и контролировать работу дренажной системы. При соблюдении регламентных требований оборудование способно работать длительное время без существенного снижения эффективности.
Особенности монтажа и эксплуатации:
- обязательное наличие подвесного потолка с достаточным межпотолочным пространством;
- организация эффективного отвода конденсата;
- обеспечение свободного доступа для сервисного обслуживания;
- правильный расчёт мощности в зависимости от площади помещения;
- регулярная очистка воздушных фильтров и теплообменника;
- соблюдение требований производителя к условиям эксплуатации.
Преимущества, ограничения и критерии выбора кассетных фанкойлов
Кассетные фанкойлы обладают рядом преимуществ, благодаря которым они получили широкое распространение в современных системах климат-контроля. Среди основных достоинств следует выделить равномерное распределение воздушных потоков, эстетичность установки и высокую энергоэффективность. Кроме того, такие устройства позволяют гибко регулировать параметры микроклимата в отдельных помещениях, что особенно важно для объектов с переменной нагрузкой.
Однако, несмотря на многочисленные преимущества, кассетные фанкойлы имеют и определённые ограничения. Их установка требует наличия подвесных потолков и достаточного межпотолочного пространства, что делает их менее универсальными по сравнению с настенными решениями. Также важным фактором является необходимость грамотного проектирования системы дренажа и регулярного обслуживания.
Критерии выбора кассетных фанкойлов:
- расчётная холодо- и теплопроизводительность оборудования;
- уровень шума при различных режимах работы;
- габаритные размеры и возможность интеграции в потолок;
- тип и качество системы управления;
- энергоэффективность и потребляемая мощность;
- условия обслуживания и доступность сервисных элементов.
Кассетные фанкойлы являются эффективным решением для организации систем кондиционирования в зданиях различного назначения. Их конструктивные особенности позволяют обеспечить равномерное распределение воздушных потоков и поддержание стабильного микроклимата при минимальном визуальном воздействии на интерьер. Благодаря этому они широко применяются в коммерческой недвижимости, где важны как функциональные, так и эстетические характеристики инженерных систем.
При правильном проектировании, монтаже и регулярном обслуживании кассетные фанкойлы демонстрируют высокую надёжность и длительный срок службы. Выбор конкретной модели должен основываться на тщательном анализе технических параметров объекта, что позволяет обеспечить оптимальную работу системы и достижение максимальной энергоэффективности.
