Холодильные сплит-системы представляют собой специализированное климатическое оборудование, предназначенное для поддержания заданной пониженной температуры в холодильных и морозильных камерах. Такие системы применяются на предприятиях торговли, общественного питания, пищевой промышленности, в складских комплексах, медицинских и фармацевтических учреждениях, а также на других объектах, где необходимо обеспечить стабильные условия хранения продукции.

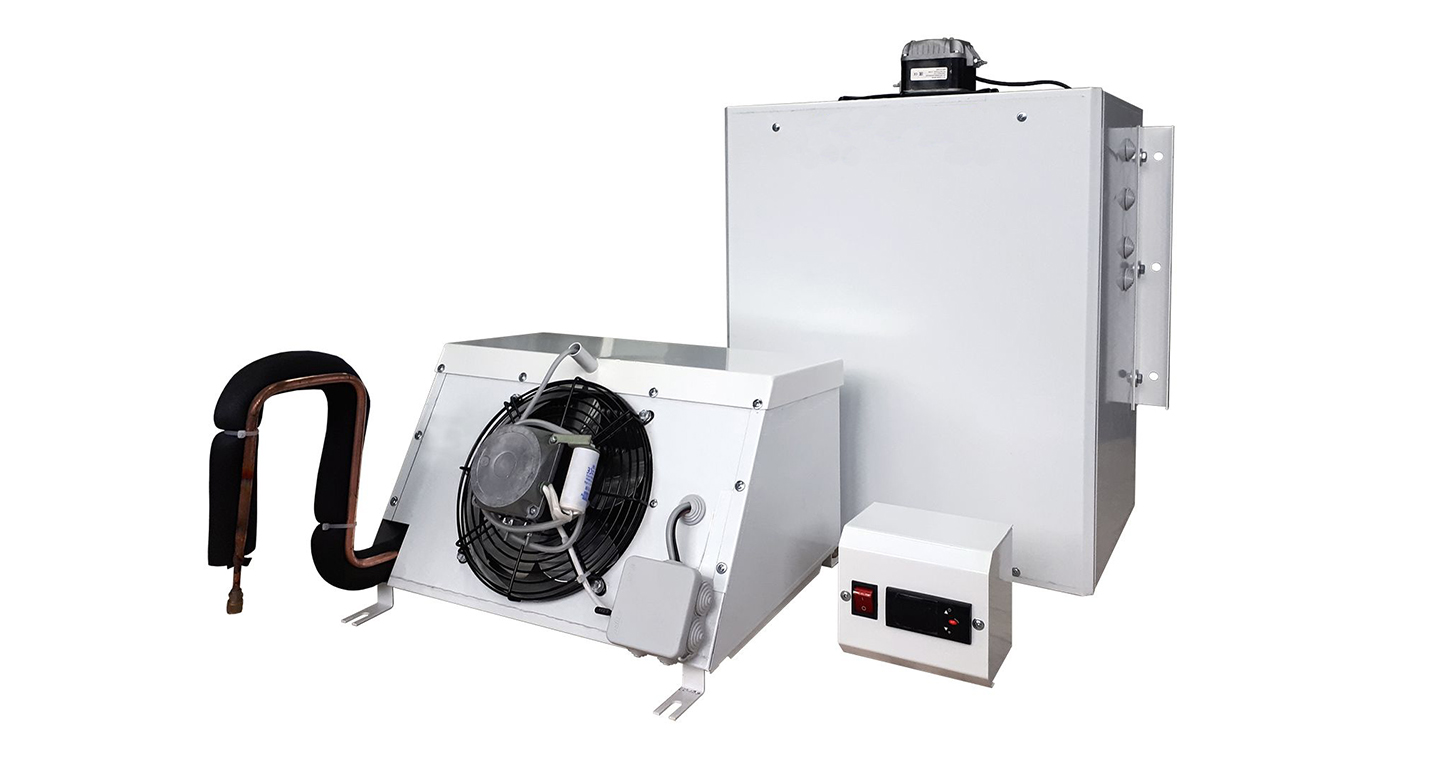

По принципу компоновки холодильная сплит-система состоит из двух основных частей — внутреннего и наружного блоков, соединённых холодильным контуром. Внутренний блок устанавливается непосредственно в охлаждаемом помещении и обеспечивает отвод тепла, тогда как наружный блок отвечает за его передачу в окружающую среду. Раздельное размещение оборудования позволяет снизить уровень шума внутри камеры, эффективно организовать теплоотвод и рационально использовать доступное пространство.
В отличие от бытовых кондиционеров, холодильные сплит-системы рассчитаны на поддержание специальных температурных режимов и продолжительную работу в условиях значительной тепловой нагрузки. Поэтому подбор оборудования должен выполняться на основании технического расчёта с учётом характеристик конкретного объекта.
Устройство и принцип работы холодильных сплит-систем
Работа холодильной сплит-системы основана на циркуляции хладагента по замкнутому контуру. В испарителе внутреннего блока хладагент поглощает тепло из воздуха холодильной камеры. Вентилятор обеспечивает прохождение воздушного потока через теплообменник, после чего охлаждённый воздух распределяется по внутреннему объёму помещения.
Газообразный хладагент поступает в компрессор, где происходит повышение его давления и температуры. Далее он направляется в конденсатор наружного блока, отдаёт накопленное тепло окружающей среде и переходит в жидкое состояние. После прохождения через регулирующее устройство давление хладагента снижается, и цикл повторяется.
Конструкция конкретной системы зависит от её назначения, холодопроизводительности и требуемого диапазона температур. В состав оборудования могут входить устройства автоматического управления, датчики температуры, защитные элементы, системы оттайки испарителя и другие компоненты, необходимые для стабильной эксплуатации.
Основные элементы холодильной сплит-системы:
- компрессор, обеспечивающий циркуляцию и сжатие хладагента;
- конденсатор наружного блока для отвода тепловой энергии;
- испаритель внутреннего блока для охлаждения воздуха в камере;
- вентиляторы для организации необходимого воздухообмена через теплообменники;
- регулирующие и защитные устройства холодильного контура;
- система автоматики и температурные датчики;
- элементы оттайки, предусмотренные конструкцией конкретной модели.
Раздельное исполнение внутреннего и наружного блоков обеспечивает определённую гибкость при проектировании. Наружная часть может быть установлена за пределами холодильной камеры в месте, обеспечивающем необходимые условия для отвода тепла и последующего технического обслуживания.
Виды холодильных сплит-систем и области применения
Одним из основных критериев классификации холодильных сплит-систем является рабочий температурный диапазон. В зависимости от назначения оборудование подразделяется на среднетемпературное и низкотемпературное. Выбор соответствующего исполнения определяется требованиями к хранению конкретной продукции.
Среднетемпературные системы применяются преимущественно в камерах, где необходимо поддерживать положительную или близкую к нулевой температуру. Подобные условия требуются для хранения охлаждённых продуктов питания, напитков, овощей, цветов, некоторых лекарственных средств и другого температурно-чувствительного содержимого.
Низкотемпературные модели предназначены для морозильных камер. Они обеспечивают поддержание отрицательных температур, необходимых для длительного хранения замороженной продукции. Конструкция таких систем учитывает особенности эксплуатации испарителя при низких температурах, включая необходимость регулярной оттайки образующегося инея.
Основные области применения оборудования:
- холодильные и морозильные камеры магазинов и супермаркетов;
- рестораны, кафе, столовые и предприятия пищевого производства;
- склады продовольственной продукции и распределительные центры;
- производственные помещения с контролируемым температурным режимом;
- фармацевтические и медицинские объекты;
- цветочные магазины и специализированные камеры хранения;
- небольшие производственные и складские комплексы.
Для каждого объекта температурный режим определяется индивидуально. При этом необходимо учитывать не только требуемую температуру воздуха, но и свойства хранимой продукции, интенсивность её поступления, частоту открытия дверей, продолжительность хранения и требования технологического процесса.
Холодильные сплит-системы особенно востребованы на объектах, где требуется автономное охлаждение одной или нескольких отдельных камер. При необходимости организации более сложного централизованного холодоснабжения могут применяться другие технические решения, выбор которых выполняется на стадии проектирования.
Подбор, монтаж и эксплуатация холодильной сплит-системы
Эффективность холодильного оборудования в значительной степени зависит от правильности его подбора. Ориентироваться исключительно на объём камеры недостаточно, поскольку фактическая тепловая нагрузка формируется сразу несколькими источниками. Существенное значение имеют качество теплоизоляции ограждающих конструкций, температура окружающей среды, количество загружаемой продукции и режим эксплуатации помещения.
При расчёте также учитываются теплопритоки через стены, потолок и пол, поступление тёплого воздуха при открывании дверей, тепловыделения от освещения и персонала. Если в камеру регулярно загружается продукция с температурой выше требуемой температуры хранения, необходимо учитывать дополнительную мощность, необходимую для её охлаждения или замораживания.
Ключевые параметры при подборе системы:
- внутренний объём и геометрические размеры холодильной камеры;
- требуемая температура и допустимый диапазон её изменения;
- тип, количество и температура поступающей продукции;
- толщина и характеристики теплоизоляции ограждающих конструкций;
- частота и продолжительность открытия дверей;
- температурные условия в месте установки наружного блока;
- длина и конфигурация холодильной магистрали;
- расчётная холодопроизводительность оборудования.
Не менее важен профессиональный монтаж. В процессе установки необходимо правильно разместить внутренний блок, чтобы обеспечить равномерную циркуляцию воздуха и исключить препятствия для его распределения. Наружный блок должен располагаться таким образом, чтобы конденсатор получал достаточный объём воздуха и сохранялась возможность проведения сервисных работ.
После монтажа выполняются необходимые операции с холодильным контуром, проверяется герметичность соединений, настраивается автоматика и контролируется работа оборудования в различных режимах. Конкретный перечень пусконаладочных мероприятий определяется конструкцией установленной системы.
В процессе эксплуатации требуется регулярное техническое обслуживание. Оно может включать очистку теплообменников, проверку состояния вентиляторов, контроль параметров холодильного контура, диагностику автоматики и проверку работы системы оттайки. Своевременное обслуживание позволяет поддерживать расчётную производительность и снижать вероятность аварийных остановок.
Холодильные сплит-системы являются практичным решением для организации автономного охлаждения холодильных и морозильных камер различного назначения. Раздельное размещение внутреннего и наружного блоков позволяет эффективно отводить тепло из охлаждаемого помещения, снижать уровень шума непосредственно в камере и выбирать удобную схему размещения оборудования.
Для стабильной работы системы необходимо учитывать температурный режим, объём камеры, характеристики теплоизоляции, параметры хранимой продукции, условия эксплуатации и фактические теплопритоки. Правильно рассчитанная холодопроизводительность позволяет поддерживать необходимые условия хранения без чрезмерной нагрузки на оборудование.
Особое значение имеют профессиональный монтаж и регулярное техническое обслуживание. Комплексный подход, включающий расчёт, подбор оборудования, установку, пусконаладочные работы и последующий сервис, способствует поддержанию требуемого температурного режима, рациональному энергопотреблению и продолжительной эксплуатации холодильной системы.
