Мультизональные системы кондиционирования применяются для создания и поддержания требуемых параметров микроклимата в зданиях различного назначения. Их принципиальной особенностью является возможность подключения нескольких внутренних блоков к одной системе наружных модулей с индивидуальным регулированием температуры в отдельных помещениях или функциональных зонах. В зависимости от архитектуры объекта, требований к производительности и условий размещения оборудования используются внутренние блоки различных конструктивных типов.

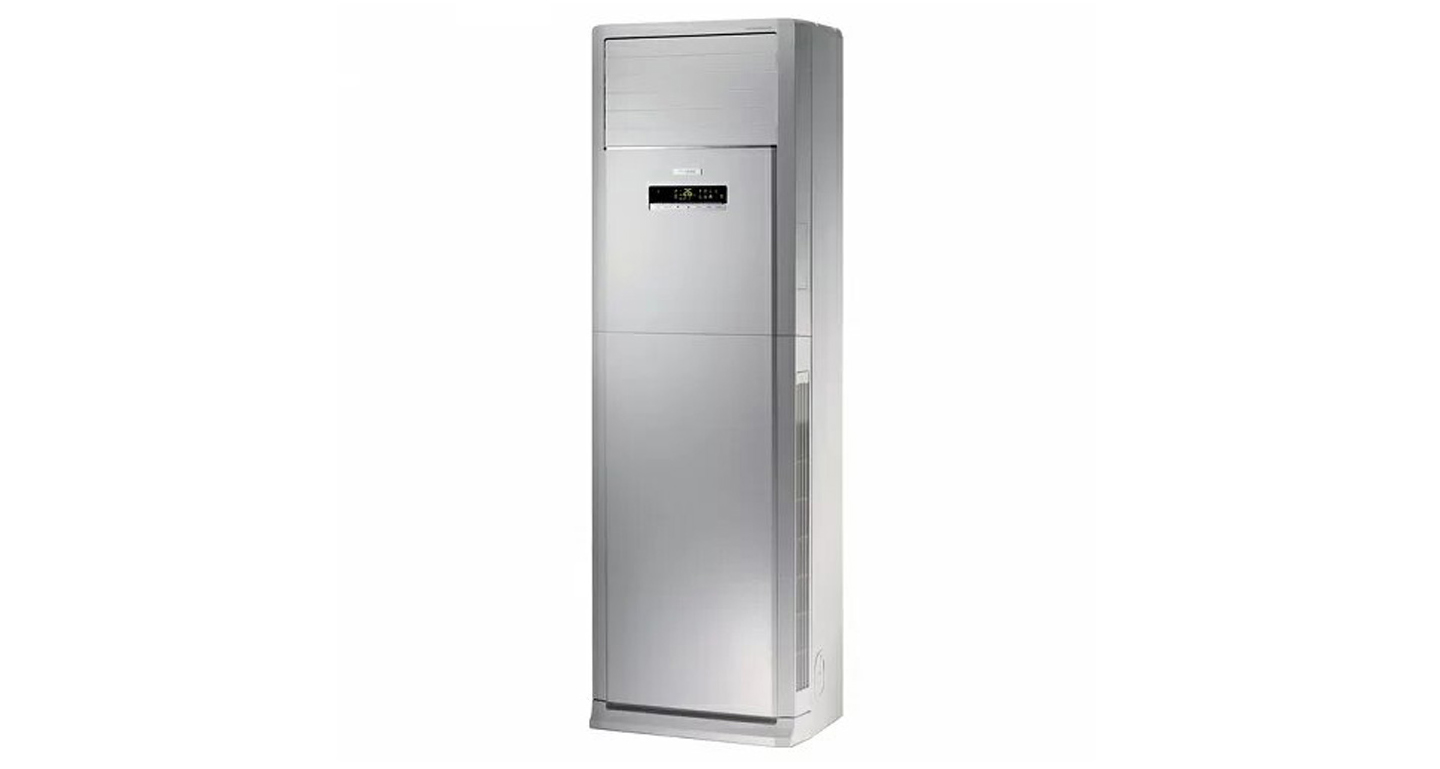

Одним из специализированных вариантов являются мультизональные колонные блоки. Такое оборудование устанавливается непосредственно на полу и отличается вертикальным исполнением корпуса, сравнительно высокой производительностью и способностью формировать интенсивный воздушный поток. Колонные блоки востребованы преимущественно в просторных помещениях, где применение настенных, кассетных или канальных устройств затруднено либо не соответствует требованиям проекта. При грамотном подборе оборудования они обеспечивают эффективное распределение охлаждённого или нагретого воздуха и могут использоваться как составная часть комплексной системы кондиционирования здания.
Конструкция и принцип работы колонных блоков
Мультизональный колонный блок представляет собой внутренний модуль вертикального исполнения, подключаемый к общей системе циркуляции хладагента. Внутри корпуса располагаются теплообменник, вентилятор, фильтрующие элементы, электронные компоненты управления и устройства регулирования потока воздуха. В зависимости от модели конструкция может предусматривать дополнительные функции, направленные на повышение эффективности эксплуатации и удобства управления.
В процессе работы вентилятор обеспечивает прохождение воздуха помещения через теплообменник. В режиме охлаждения избыточное тепло передаётся хладагенту, после чего подготовленный воздушный поток возвращается в обслуживаемую зону. При работе системы на обогреве процесс происходит в обратном направлении: тепло от хладагента передаётся воздуху помещения. Регулирование производительности осуществляется автоматикой мультизональной системы с учётом заданных пользователем параметров.
Особое значение имеет направление воздушного потока. Благодаря вертикальному корпусу и производительному вентилятору колонный блок способен подавать значительный объём воздуха на сравнительно большое расстояние. Регулируемые жалюзи позволяют изменять направление потока и обеспечивать более равномерное распределение температуры по обслуживаемой площади.
Основные конструктивные особенности колонных блоков:
- вертикальное напольное исполнение, не требующее монтажа оборудования в подвесном потолке;
- высокая интенсивность и значительная дальность подачи подготовленного воздуха;
- наличие регулируемых направляющих элементов для изменения воздушного потока;
- возможность индивидуального управления температурными параметрами обслуживаемой зоны;
- подключение к общей холодильной магистрали мультизональной системы;
- доступ к основным компонентам оборудования для проведения технического обслуживания.
Конкретные технические характеристики блока определяются производителем и серией оборудования. Поэтому при проектировании необходимо учитывать не только номинальную холодо- и теплопроизводительность, но также расход воздуха, уровень шума, электрические характеристики и допустимые параметры подключения.
Области применения и преимущества оборудования
Колонные внутренние блоки целесообразно использовать в помещениях, где требуется значительная производительность при отсутствии возможности разместить оборудование в потолочном пространстве. Они могут применяться на объектах с высокими потолками, большой площадью или открытой планировкой. Благодаря интенсивной подаче воздуха один блок способен обслуживать существенную часть помещения при условии правильного расчёта его мощности и места установки.
Наиболее характерными объектами для применения колонных блоков являются торговые и выставочные помещения, конференц-залы, рестораны, холлы, административные помещения, спортивные объекты и другие пространства общественного назначения. Возможность напольной установки также представляет практический интерес при реконструкции зданий, когда проведение масштабных работ с потолочными конструкциями нежелательно или технически невозможно.
При использовании в составе мультизональной системы колонный блок сохраняет основные преимущества VRF- или VRV-решения. В частности, становится возможным объединение внутренних устройств различных типов в единую инженерную систему. Например, в офисных кабинетах могут использоваться настенные или кассетные блоки, а в просторном холле — колонный модуль повышенной производительности.
Основные преимущества применения колонных блоков:
- возможность обслуживания помещений значительной площади;
- отсутствие необходимости в сложном потолочном монтаже внутреннего оборудования;
- высокая скорость формирования требуемых температурных условий;
- значительная дальность распространения воздушного потока;
- совместимость с другими типами внутренних блоков в рамках одной мультизональной системы;
- индивидуальное регулирование рабочих параметров для конкретной функциональной зоны.
При этом высокая интенсивность воздушного потока требует внимательного выбора места установки. Оборудование не следует располагать таким образом, чтобы основной поток постоянно направлялся непосредственно на рабочие места или зоны длительного пребывания людей. Этот фактор должен учитываться ещё на стадии проектирования системы.
Особенности выбора, проектирования и эксплуатации
Подбор мультизонального колонного блока должен выполняться на основании расчётных тепловых нагрузок помещения. Ориентация исключительно на площадь объекта может привести к недостаточной или избыточной производительности оборудования. При расчёте необходимо учитывать высоту потолков, площадь остекления, ориентацию здания относительно сторон света, количество людей, тепловыделения от техники, особенности ограждающих конструкций и другие факторы.
Не менее важным является согласование характеристик внутреннего блока с параметрами всей мультизональной системы. Необходимо учитывать допустимую суммарную производительность подключаемых модулей, длину и перепады высот холодильных трасс, требования производителя к трубопроводам, системе отвода конденсата, электропитанию и управляющим соединениям.
При выборе места установки следует предусмотреть свободное пространство для забора и подачи воздуха. Предметы мебели, перегородки и декоративные конструкции не должны препятствовать нормальной циркуляции. Одновременно необходимо обеспечить возможность доступа специалистов к фильтрам, теплообменнику, вентилятору и другим элементам, требующим периодического обслуживания.
Ключевые параметры, учитываемые при подборе и проектировании:
- расчётная потребность помещения в холоде и тепле;
- необходимый расход воздуха и требуемая дальность его подачи;
- геометрия помещения и предполагаемое место размещения внутреннего блока;
- допустимый уровень шума с учётом назначения обслуживаемого пространства;
- совместимость оборудования с наружными блоками и системой управления;
- условия прокладки холодильных коммуникаций и организации отвода конденсата;
- доступность оборудования для регулярного технического обслуживания.
В процессе эксплуатации требуется периодически очищать фильтры, контролировать состояние теплообменника и дренажной системы, а также проверять работу вентилятора и элементов автоматики. Загрязнение внутренних компонентов приводит к уменьшению расхода воздуха, снижению эффективности теплообмена и увеличению энергопотребления. Регулярное техническое обслуживание позволяет поддерживать расчётные характеристики системы и снижает вероятность возникновения неисправностей.
Мультизональные колонные блоки представляют собой специализированный тип внутреннего оборудования, предназначенный преимущественно для кондиционирования просторных помещений, в которых требуется высокая производительность и интенсивная подача воздуха. Напольное вертикальное исполнение позволяет применять такие устройства на объектах, где использование потолочных внутренних блоков невозможно, затруднено или нецелесообразно.
Эффективность колонного блока определяется не только его номинальной мощностью, но и правильностью инженерного расчёта, выбором места установки и согласованием характеристик оборудования с параметрами всей мультизональной системы. При профессиональном проектировании, корректном монтаже и своевременном техническом обслуживании такие блоки позволяют поддерживать стабильные температурные условия и органично интегрируются в комплексные системы кондиционирования коммерческих, административных и общественных зданий.
