Мультизональные системы кондиционирования применяются для создания и поддержания требуемых параметров микроклимата в зданиях с большим количеством помещений различного назначения. Такие системы позволяют подключать несколько внутренних блоков к одному или нескольким наружным модулям, обеспечивая индивидуальное регулирование температуры в отдельных зонах. Одним из вариантов внутренних устройств являются напольно-потолочные блоки, отличающиеся универсальностью монтажа и характерным способом распределения воздушного потока.
Напольно-потолочные блоки используются в коммерческих, административных, общественных и других объектах, где применение традиционных настенных, кассетных или канальных устройств затруднено архитектурными особенностями помещения. Конструкция оборудования предусматривает возможность размещения непосредственно под потолком либо в нижней части стены. Благодаря этому инженер может выбрать вариант установки с учетом планировки, высоты помещения, расположения мебели и требований к организации воздухообмена.
Конструкция и принцип работы напольно-потолочных блоков

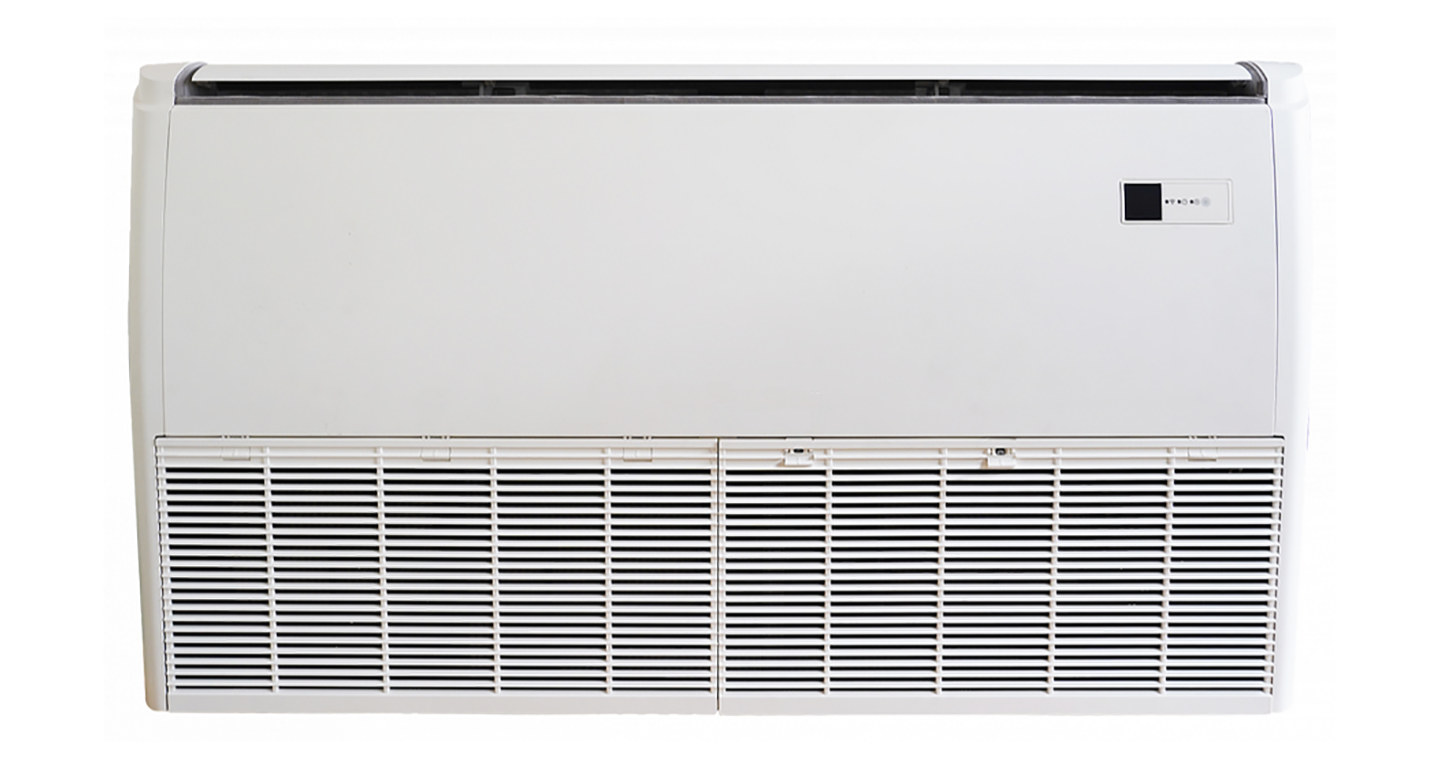

Мультизональный напольно-потолочный блок представляет собой внутренний модуль климатической системы, соединенный с наружным оборудованием трубопроводами хладагента и линиями управления. В корпусе размещаются теплообменник, вентилятор, фильтрующие элементы, электронные компоненты и устройства регулирования направления воздушного потока. Конкретная конструкция зависит от производителя, серии и технических характеристик оборудования.
При работе в режиме охлаждения хладагент поступает в теплообменник внутреннего блока и обеспечивает снижение температуры проходящего через него воздуха. Вентилятор направляет обработанный воздух обратно в помещение. При использовании системы в режиме обогрева процесс происходит в обратном направлении: теплообменник внутреннего блока передает тепловую энергию воздушному потоку.
Важной особенностью данного типа оборудования является способ распределения воздуха. При потолочном монтаже поток направляется преимущественно вдоль потолочной поверхности, после чего постепенно распространяется по помещению. При напольной установке характер распределения воздуха определяется конструкцией блока и положением регулируемых жалюзи. Такой принцип позволяет применять оборудование в помещениях различной конфигурации.
Основные конструктивные элементы напольно-потолочного блока:
- теплообменник, обеспечивающий передачу тепловой энергии между хладагентом и воздухом;
- вентилятор для организации циркуляции воздушного потока;
- воздушный фильтр для задержания механических загрязнений;
- направляющие жалюзи для регулирования распределения воздуха;
- электронная система управления и контроля рабочих параметров;
- корпус, рассчитанный на напольное либо подпотолочное размещение.
Преимущества и области применения оборудования
Основным преимуществом напольно-потолочных блоков является универсальность размещения. Они могут использоваться в ситуациях, когда установка настенного блока нежелательна по эстетическим или техническим причинам, а монтаж кассетного оборудования невозможен из-за отсутствия подвесного потолка или недостаточного межпотолочного пространства. Кроме того, такие устройства позволяют организовать эффективное кондиционирование помещений вытянутой или сложной формы.
Напольно-потолочное исполнение востребовано на объектах, где необходимо сохранить свободными определенные участки стен или потолка. При потолочном монтаже оборудование занимает сравнительно небольшую часть полезного пространства и не препятствует размещению мебели, торгового оборудования и других элементов интерьера. Напольный вариант, в свою очередь, может применяться в помещениях, где установка блока в верхней зоне технически затруднена.
В составе мультизональной системы такие внутренние блоки получают дополнительные эксплуатационные преимущества. Пользователь может устанавливать требуемые температурные параметры для конкретного помещения независимо от настроек других зон. Централизованная система управления также позволяет контролировать работу большого количества внутренних модулей, что особенно актуально для коммерческих и административных зданий.
Основные области применения напольно-потолочных блоков:
- офисные и административные помещения;
- магазины, торговые залы и выставочные пространства;
- рестораны, кафе и другие предприятия общественного питания;
- конференц-залы и помещения для проведения мероприятий;
- гостиничные и общественные объекты;
- помещения со сложной планировкой или ограниченными возможностями монтажа других типов внутренних блоков.
При выборе оборудования необходимо учитывать не только назначение помещения, но и интенсивность его эксплуатации, количество людей, тепловыделения от техники, площадь остекления и другие факторы. Поэтому окончательное решение о применении напольно-потолочного блока должно приниматься на основании инженерного расчета.
Особенности выбора, проектирования и монтажа
Эффективность мультизональной системы во многом зависит от правильного выбора производительности внутренних блоков и их расположения. Подбор оборудования исключительно по площади помещения не обеспечивает достаточной точности. Для определения требуемой холодопроизводительности необходимо учитывать теплопоступления через ограждающие конструкции и остекление, количество людей, освещение, электронное оборудование и особенности эксплуатации объекта.
При проектировании также учитывается совместимость конкретного внутреннего блока с наружным модулем мультизональной системы. Производители устанавливают ограничения по суммарной производительности подключаемого оборудования, длине трубопроводов, перепадам высот и количеству внутренних устройств. Соблюдение данных требований необходимо для стабильной и энергоэффективной работы комплекса.
Отдельное внимание уделяется месту установки. Воздушный поток не должен создавать выраженный дискомфорт для людей, находящихся в помещении продолжительное время. Одновременно перед блоком необходимо обеспечить свободное пространство для нормального забора и распределения воздуха. Следует предусмотреть доступ к фильтрам, теплообменнику и другим компонентам для последующего технического обслуживания.
Основные факторы, учитываемые при выборе и монтаже:
- расчетная холодо- и теплопроизводительность оборудования;
- совместимость внутреннего блока с наружным модулем системы;
- допустимая длина трассы и перепад высот между оборудованием;
- направление и дальность распространения воздушного потока;
- уровень шума при различных скоростях вентилятора;
- возможность организации отвода конденсата;
- доступность оборудования для диагностики и технического обслуживания.
Монтаж должен выполняться с соблюдением требований производителя и проектной документации. Особое значение имеют правильное соединение холодильного контура, герметичность трубопроводов, теплоизоляция трассы, организация дренажа и подключение системы управления. После завершения монтажных работ проводится проверка соединений, пусконаладка и тестирование оборудования в предусмотренных режимах эксплуатации.
Мультизональные напольно-потолочные блоки представляют собой универсальное решение для организации кондиционирования помещений, в которых использование других типов внутренних устройств ограничено планировочными или архитектурными условиями. Возможность напольного и потолочного размещения расширяет область применения оборудования и позволяет учитывать индивидуальные особенности конкретного объекта.
Эффективность таких блоков определяется не только их техническими характеристиками, но и качеством проектирования всей мультизональной системы. Необходимо правильно определить требуемую производительность, выбрать место установки, рассчитать холодильные коммуникации и обеспечить корректное распределение воздуха. При профессиональном проектировании и монтаже напольно-потолочные блоки позволяют поддерживать стабильные климатические параметры, обеспечивать индивидуальное регулирование отдельных зон и рационально использовать доступное пространство помещений.
