Мультизональные системы кондиционирования применяются для комплексного поддержания требуемых климатических параметров в зданиях различного назначения. Такие решения позволяют подключать к одному или нескольким наружным модулям значительное количество внутренних блоков, которые могут независимо обслуживать отдельные помещения или функциональные зоны. Ключевым элементом подобной системы является наружный блок, обеспечивающий циркуляцию хладагента и необходимую холодо- или теплопроизводительность.
Мультизональные наружные блоки широко используются в административных зданиях, гостиницах, торговых комплексах, медицинских учреждениях, офисных центрах, частных домах и на других объектах, где требуется раздельное регулирование температуры в нескольких помещениях. Современное оборудование отличается высокой энергоэффективностью, возможностью масштабирования и гибкостью проектирования. При этом корректный подбор наружных блоков должен осуществляться с учетом расчетных нагрузок, конфигурации объекта, протяженности трубопроводов и требований производителя.
Конструкция и принцип работы мультизональных наружных блоков

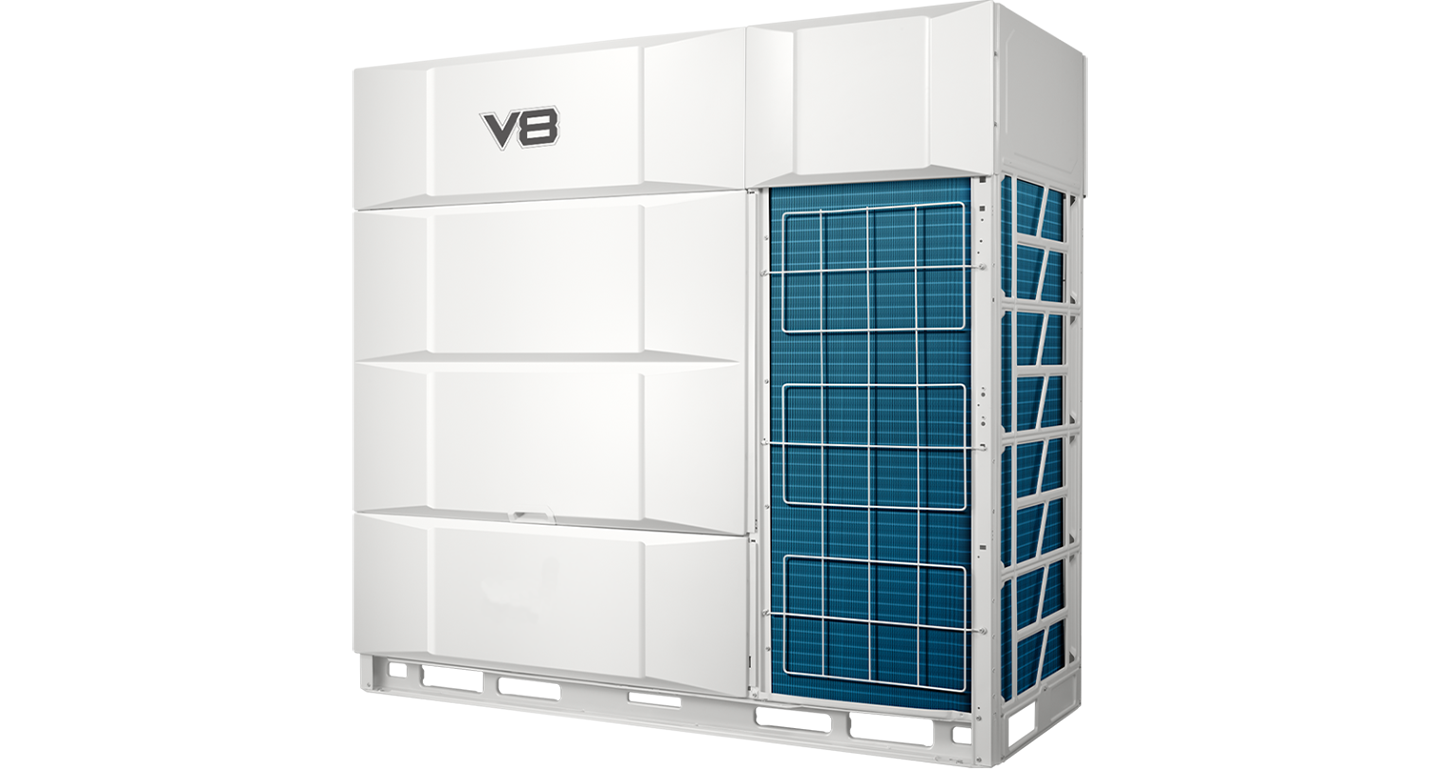

Наружный блок мультизональной системы представляет собой комплексное холодильное оборудование, предназначенное для обеспечения работы подключенных внутренних модулей. В его конструкции обычно используются компрессоры с регулируемой производительностью, теплообменники, вентиляторы, электронные платы управления, запорно-регулирующая арматура, датчики температуры и давления, а также элементы холодильного контура.
Одной из основных особенностей современных мультизональных систем является возможность изменения производительности в соответствии с фактической нагрузкой. Если в определенный момент времени часть внутренних блоков отключена или работает с минимальной нагрузкой, наружный модуль снижает производительность компрессора. При увеличении потребности в охлаждении или обогреве мощность автоматически повышается. Такой принцип позволяет уменьшить энергопотребление и поддерживать стабильные параметры работы оборудования.
В зависимости от конструкции системы наружные блоки могут использоваться как отдельные устройства либо объединяться в модульные группы. Модульная компоновка особенно востребована на крупных объектах, поскольку позволяет получить значительную суммарную производительность без применения одного чрезмерно крупного агрегата.
Основные элементы наружного блока:
- один или несколько компрессоров, обеспечивающих циркуляцию хладагента;
- воздушный теплообменник для отвода или получения тепловой энергии;
- вентиляторы с регулируемой частотой вращения;
- электронная система управления и контроля рабочих параметров;
- датчики температуры, давления и других параметров холодильного контура;
- защитные устройства, предотвращающие работу оборудования в недопустимых режимах.
Система автоматики непрерывно анализирует состояние внутренних блоков и определяет необходимую производительность наружного оборудования. Благодаря этому обеспечивается согласованная работа всей мультизональной системы, а параметры холодильного контура адаптируются к текущей нагрузке.
Преимущества и области применения
Основным преимуществом мультизональных наружных блоков является возможность организации единой климатической системы для большого количества помещений. В отличие от традиционных сплит-систем, где каждому внутреннему блоку, как правило, соответствует отдельный наружный модуль, мультизональная технология позволяет существенно сократить количество оборудования, размещаемого на фасаде, кровле или технической площадке здания.
Внутренние блоки могут иметь различное конструктивное исполнение. В одной системе допускается применение настенных, кассетных, канальных, напольно-потолочных и других моделей при условии их технической совместимости. Это дает возможность адаптировать климатическое оборудование к архитектурным и функциональным особенностям каждого помещения.
Дополнительным преимуществом является значительная допустимая протяженность фреоновых трубопроводов. В зависимости от конкретной серии оборудования расстояние между наружными и внутренними блоками может быть достаточно большим, что упрощает размещение наружных агрегатов в специально предусмотренных технических зонах. При проектировании необходимо учитывать ограничения производителя по общей длине трубопроводов, максимальному расстоянию до отдельных внутренних блоков и допустимому перепаду высот.
Основные преимущества мультизональных наружных блоков:
- возможность подключения большого количества внутренних блоков;
- индивидуальное регулирование температуры в отдельных помещениях;
- автоматическое изменение производительности в зависимости от нагрузки;
- сокращение количества наружного оборудования на объекте;
- возможность построения систем значительной холодо- и теплопроизводительности;
- совместимость с внутренними блоками различных конструктивных типов;
- возможность интеграции оборудования в централизованные системы диспетчеризации и управления зданием.
Благодаря перечисленным особенностям мультизональные системы особенно востребованы на объектах с большим количеством отдельных помещений. Они позволяют сформировать централизованную инженерную инфраструктуру и одновременно сохранить возможность индивидуального управления климатическими параметрами в каждой обслуживаемой зоне.
Подбор, проектирование и эксплуатация оборудования
Выбор мультизонального наружного блока должен выполняться на основании инженерного расчета. Ориентироваться исключительно на площадь здания или количество помещений недостаточно. Необходимо определить тепловые нагрузки, особенности эксплуатации объекта, параметры наружного воздуха, количество внутренних блоков, режимы их одновременной работы и конфигурацию холодильного контура.
При расчете учитывается суммарная номинальная производительность подключаемых внутренних блоков и допустимый коэффициент их подключения к наружному модулю. В ряде случаев суммарная мощность внутренних устройств может превышать номинальную производительность наружного блока, однако конкретное допустимое соотношение устанавливается производителем оборудования. Применение такого решения требует понимания реального характера нагрузок и вероятности одновременной работы всех зон на максимальной мощности.
Не менее важное значение имеет размещение наружных агрегатов. Для нормального теплообмена необходимо обеспечить свободный приток и отвод воздуха, предусмотреть нормативные монтажные расстояния и исключить возможность рециркуляции воздушного потока. Следует также учитывать требования к уровню шума, отводу конденсата, доступу для обслуживания и устойчивости основания.
Основные параметры, учитываемые при проектировании:
- расчетная холодо- и теплопроизводительность системы;
- количество, тип и производительность внутренних блоков;
- допустимый коэффициент подключения внутренних модулей;
- общая протяженность и конфигурация фреоновых трубопроводов;
- перепады высот между элементами системы;
- расчетные температуры наружного воздуха;
- требования к электроснабжению, автоматике и диспетчеризации;
- условия размещения и последующего технического обслуживания оборудования.
После ввода системы в эксплуатацию необходимо выполнять регламентное техническое обслуживание. Оно включает проверку состояния теплообменников, электрических соединений, вентиляторов, компрессоров и элементов автоматики, а также контроль рабочих параметров холодильного контура. Загрязнение наружного теплообменника или нарушение циркуляции воздуха способно привести к снижению производительности, повышению энергопотребления и увеличению нагрузки на компрессорное оборудование.
Для крупных объектов рекомендуется предусматривать централизованный контроль состояния системы. Современные средства управления позволяют отслеживать рабочие параметры оборудования, устанавливать режимы эксплуатации, ограничивать диапазоны температур и получать информацию о неисправностях. При необходимости мультизональная система может интегрироваться в общую систему автоматизации здания.
Мультизональные наружные блоки являются основным элементом современных систем кондиционирования, предназначенных для обслуживания нескольких помещений или функциональных зон. Они обеспечивают необходимую производительность холодильного контура, регулируют ее в зависимости от текущей нагрузки и позволяют объединить значительное количество внутренних блоков в единую инженерную систему.
Применение мультизонального оборудования обеспечивает гибкость при проектировании, сокращает количество наружных агрегатов и позволяет организовать индивидуальное регулирование температуры в отдельных помещениях. Модульная конструкция ряда систем дает возможность масштабировать производительность и использовать оборудование на объектах различной площади и назначения.
При этом надежность и эффективность работы мультизональной системы непосредственно зависят от правильности инженерного расчета. При подборе наружных блоков необходимо учитывать производительность, количество внутренних устройств, протяженность трубопроводов, перепады высот, климатические условия и особенности размещения оборудования. Профессиональное проектирование, соблюдение требований производителя при монтаже и регулярное техническое обслуживание позволяют обеспечить стабильную работу системы и рациональное использование энергетических ресурсов на протяжении всего срока эксплуатации.
