Смесительные узлы для теплового оборудования являются важными элементами современных инженерных систем отопления, теплоснабжения и горячего водоснабжения. Их основная задача заключается в регулировании температуры теплоносителя путем смешивания потоков горячей и охлажденной воды в необходимых пропорциях. Благодаря этому обеспечивается стабильная работа оборудования, поддерживаются требуемые параметры микроклимата и повышается энергоэффективность всей системы.
Использование смесительных узлов особенно актуально в системах теплых полов, вентиляционных установках с водяными калориферами, фанкойлах, котельных и других объектах, где необходимо поддерживать строго определенную температуру теплоносителя. Правильно подобранный и настроенный смесительный узел способствует увеличению срока службы оборудования, снижению эксплуатационных расходов и повышению надежности инженерной инфраструктуры.
Назначение и принцип работы смесительных узлов

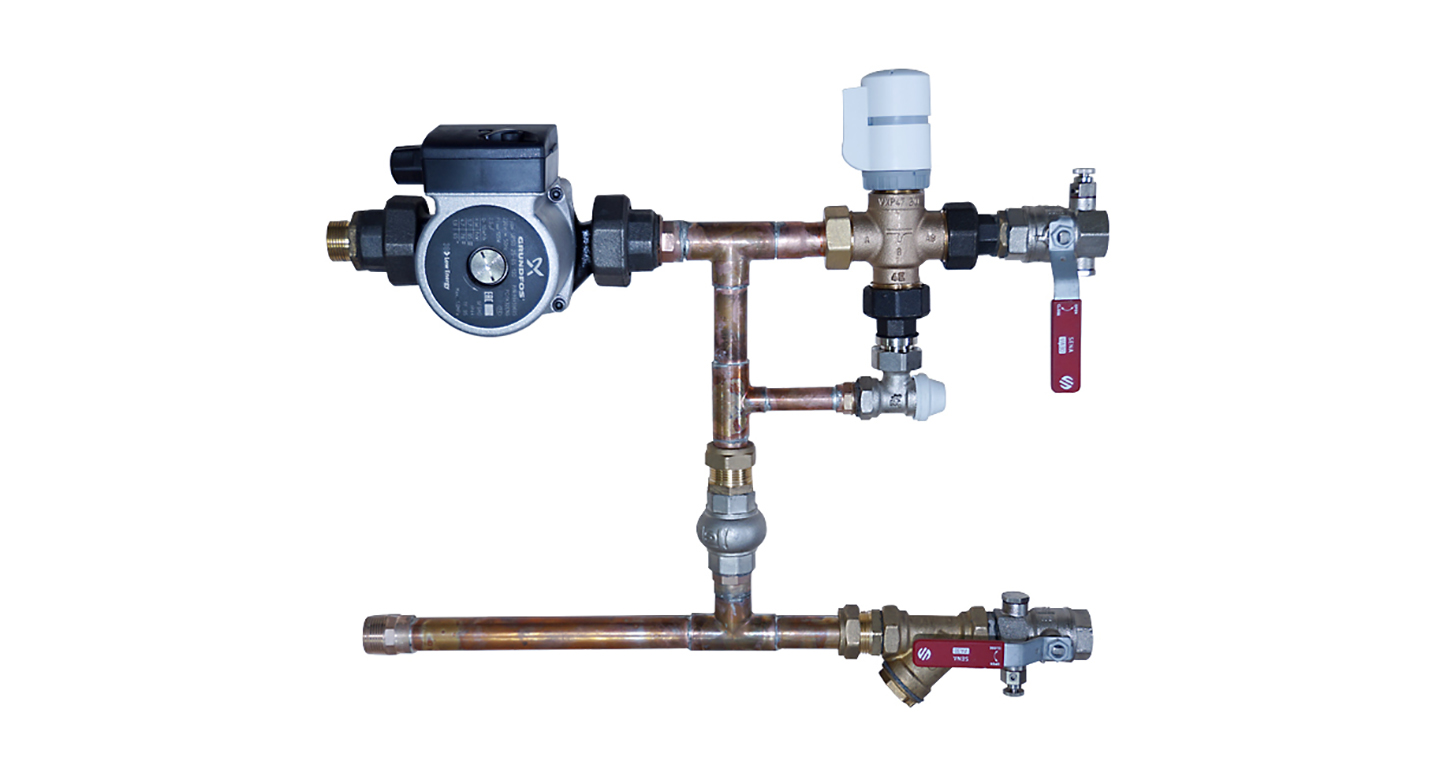

Смесительный узел представляет собой комплекс оборудования, предназначенный для автоматического поддержания требуемой температуры теплоносителя. В его состав могут входить трехходовые или двухходовые клапаны, циркуляционные насосы, запорная арматура, балансировочные клапаны, термометры, датчики температуры и элементы автоматического управления.
Принцип работы основан на смешивании горячего теплоносителя, поступающего от источника тепла, с охлажденной водой, возвращающейся из системы отопления. В результате достигается температура, соответствующая требованиям конкретного оборудования или технологического процесса.
Автоматическое регулирование осуществляется посредством сервоприводов и контроллеров, которые получают информацию от температурных датчиков и изменяют положение регулирующего клапана. Это позволяет поддерживать стабильные параметры даже при изменении погодных условий или тепловой нагрузки.
Основные функции смесительных узлов:
- поддержание заданной температуры теплоносителя;
- защита оборудования от перегрева;
- снижение температурных колебаний;
- обеспечение стабильной работы отопительных контуров;
- повышение энергоэффективности инженерной системы.
Конструктивные особенности и область применения
Современные смесительные узлы выпускаются в различных модификациях, отличающихся производительностью, схемой подключения, способом регулирования и уровнем автоматизации. Выбор конкретного решения определяется характеристиками объекта, параметрами теплоносителя и требованиями к управлению системой.
Наиболее распространенными являются узлы с трехходовыми клапанами, которые обеспечивают плавное регулирование температуры и отличаются высокой надежностью. В некоторых случаях используются двухходовые клапаны совместно с байпасными линиями, позволяющие эффективно регулировать расход теплоносителя.
Смесительные узлы широко применяются в системах водяного теплого пола, поскольку напольное отопление требует значительно более низкой температуры теплоносителя по сравнению с радиаторными системами. Кроме того, они используются в вентиляционных установках для защиты водяных калориферов, в фанкойлах, тепловых пунктах, производственных объектах и коммерческой недвижимости.
Высокий уровень автоматизации позволяет интегрировать оборудование в системы диспетчеризации зданий и организовать централизованное управление всеми инженерными коммуникациями.
Основные области применения:
- системы водяного теплого пола;
- отопительные контуры частных домов;
- котельные и индивидуальные тепловые пункты;
- вентиляционные установки с водяными нагревателями;
- фанкойлы и системы кондиционирования;
- общественные, административные и промышленные здания.
Критерии выбора и преимущества использования
При выборе смесительного узла необходимо учитывать тепловую мощность системы, расход теплоносителя, рабочее давление, температурный диапазон, характеристики циркуляционного насоса и тип автоматизации. Немаловажное значение имеет качество комплектующих, поскольку оборудование работает в условиях постоянных температурных нагрузок и должно сохранять стабильность характеристик на протяжении длительного времени.
Предпочтение рекомендуется отдавать решениям, изготовленным из коррозионностойких материалов и оснащенным надежной регулирующей арматурой. Современные модели предусматривают возможность подключения погодозависимой автоматики, комнатных термостатов и интеллектуальных контроллеров, что обеспечивает дополнительную экономию энергоресурсов.
Использование качественного смесительного узла позволяет уменьшить износ котельного оборудования, сократить количество пусков теплогенератора и обеспечить более равномерное распределение тепла по всем контурам отопления. Это положительно влияет как на эффективность эксплуатации инженерной системы, так и на уровень комфорта пользователей.
Критерии выбора оборудования:
- соответствие расчетной тепловой мощности;
- производительность циркуляционного насоса;
- диаметр присоединительных патрубков;
- тип регулирующего клапана;
- уровень автоматизации и совместимость с системой управления;
- качество материалов и срок службы оборудования.
Смесительные узлы являются важнейшими элементами современных систем теплоснабжения, обеспечивающими эффективное регулирование температуры теплоносителя и стабильную работу теплового оборудования. Их применение позволяет оптимизировать режимы эксплуатации инженерных систем, повысить энергоэффективность, снизить эксплуатационные расходы и увеличить срок службы оборудования.
Правильный подбор смесительного узла должен выполняться на основании инженерных расчетов с учетом характеристик объекта и особенностей системы отопления. Использование качественных комплектующих, современных средств автоматизации и профессиональный монтаж позволяют обеспечить надежную и долговременную работу оборудования, а также создать комфортные условия эксплуатации зданий различного назначения.
