Современные системы вентиляции являются неотъемлемой частью инженерной инфраструктуры зданий различного назначения — от жилых помещений до промышленных объектов. Их основная задача заключается в обеспечении нормативного воздухообмена, поддержании оптимального микроклимата и удалении загрязненного воздуха. Эффективность работы вентиляции напрямую зависит от корректного подбора и взаимодействия ключевых компонентов, каждый из которых выполняет строго определенную функцию. Комплексный подход к проектированию и эксплуатации вентиляционных систем позволяет обеспечить не только комфорт, но и безопасность пользователей, а также соответствие санитарным и строительным нормам.
Воздуховоды и элементы распределения воздуха

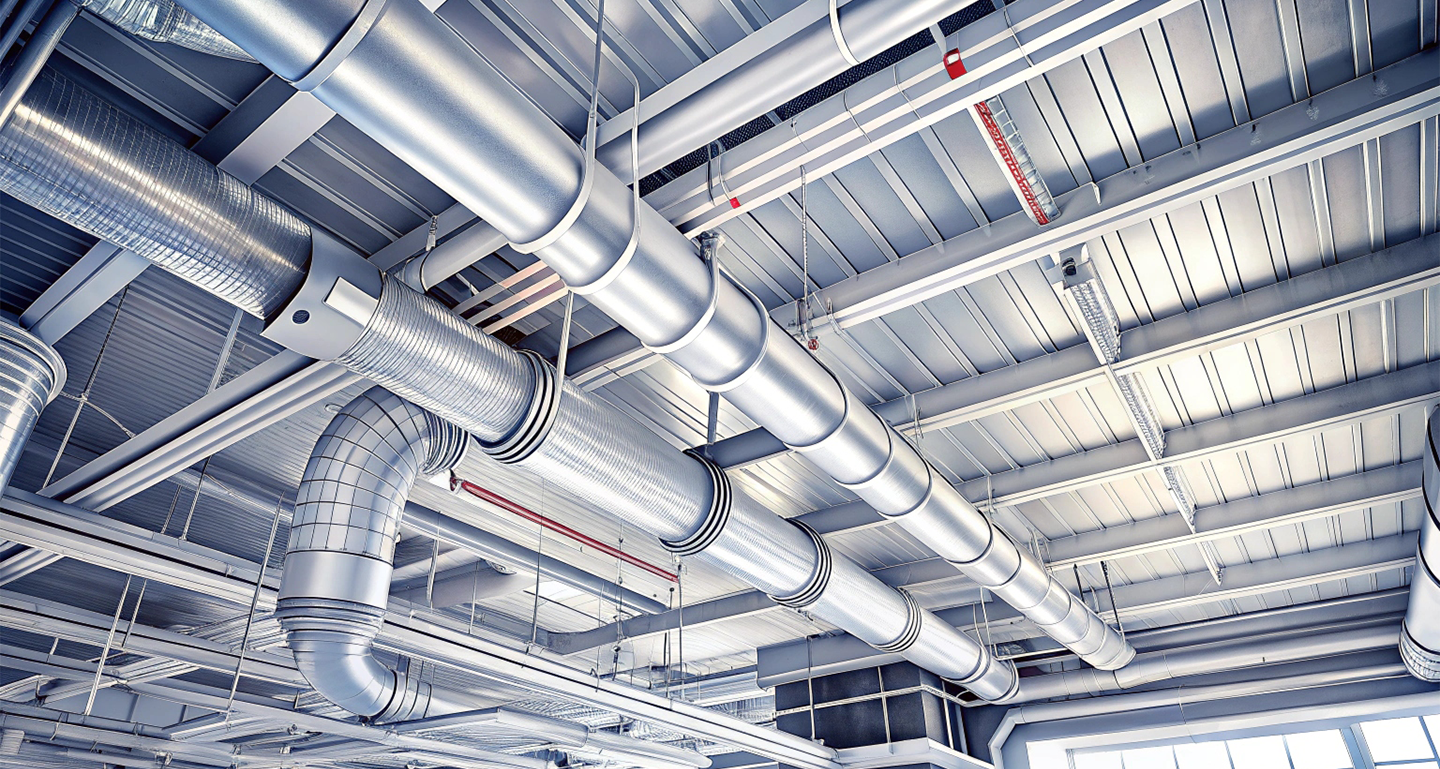

Воздуховоды являются базовым элементом любой вентиляционной системы, обеспечивающим транспортировку воздушных масс от источника притока к зонам обслуживания и отвод загрязненного воздуха. Они могут изготавливаться из различных материалов, включая оцинкованную сталь, алюминий и полимерные композиции. Геометрия воздуховодов (круглая или прямоугольная) подбирается с учетом требований к аэродинамике, уровню шума и архитектурным особенностям объекта.
Элементы распределения воздуха, такие как решетки, диффузоры и анемостаты, отвечают за равномерное распределение воздушных потоков в помещении. Их конструкция и расположение оказывают существенное влияние на комфорт пользователей и эффективность системы в целом. Неправильный подбор или установка данных элементов может привести к образованию зон застоя воздуха или сквозняков.
Основные элементы распределения воздуха:
- Вентиляционные решетки — обеспечивают подачу и удаление воздуха через стены и перегородки;
- Диффузоры — предназначены для равномерного рассеивания приточного воздуха;
- Анемостаты — регулируют объем подаваемого воздуха и позволяют изменять направление потока;
- Воздушные клапаны — используются для балансировки системы и регулирования расхода воздуха;
- Шумоглушители — снижают уровень шума, возникающего при движении воздуха по каналам.
Вентиляторы и оборудование для перемещения воздуха
Вентиляторы являются ключевыми элементами, обеспечивающими движение воздушных потоков внутри системы. В зависимости от конструктивного исполнения и условий эксплуатации применяются осевые, радиальные и канальные вентиляторы. Выбор конкретного типа определяется такими параметрами, как требуемая производительность, давление, уровень шума и энергоэффективность.
Осевые вентиляторы характеризуются высокой производительностью при относительно низком сопротивлении сети, что делает их оптимальными для систем с короткими воздуховодами. Радиальные вентиляторы, напротив, способны создавать более высокое давление и применяются в сложных разветвленных системах. Канальные вентиляторы устанавливаются непосредственно в воздуховодах и обеспечивают компактность и простоту монтажа.
Классификация вентиляторов по типу конструкции:
- Осевые вентиляторы — применяются в системах с низким аэродинамическим сопротивлением;
- Радиальные (центробежные) вентиляторы — используются при необходимости создания высокого давления;
- Канальные вентиляторы — интегрируются непосредственно в воздуховоды;
- Крышные вентиляторы — устанавливаются на кровле зданий для удаления воздуха;
- Диагональные вентиляторы — сочетают преимущества осевых и радиальных моделей.
Фильтрация, нагрев и автоматизация систем вентиляции
Для обеспечения высокого качества воздуха в помещениях вентиляционные системы оснащаются фильтрами различной степени очистки. Они задерживают пыль, аллергены, микроорганизмы и другие загрязняющие вещества. В зависимости от требований к чистоте воздуха применяются грубые, тонкие и высокоэффективные фильтры.
Нагревательные и охлаждающие элементы (калориферы и охладители) позволяют поддерживать заданную температуру приточного воздуха. Это особенно актуально в условиях холодного климата или при необходимости точного контроля параметров микроклимата. В современных системах широко используются электрические и водяные калориферы, а также фреоновые охладители.
Автоматизация вентиляционных систем обеспечивает управление всеми компонентами в режиме реального времени. С помощью датчиков температуры, влажности и качества воздуха осуществляется адаптация работы системы под текущие условия, что способствует снижению энергопотребления и повышению комфорта.
Ключевые элементы обработки воздуха и управления:
- Фильтры грубой и тонкой очистки — удаляют механические и мелкодисперсные загрязнения;
- HEPA-фильтры — обеспечивают высокую степень очистки воздуха;
- Калориферы — нагревают приточный воздух до заданной температуры;
- Охладители — снижают температуру воздуха в теплое время года;
- Автоматические контроллеры — управляют режимами работы системы;
- Датчики — обеспечивают сбор информации о параметрах воздуха;
- Приводы заслонок — регулируют подачу и распределение воздуха.
Ключевые компоненты систем вентиляции формируют сложный и взаимосвязанный инженерный комплекс, от корректной работы которого зависит качество воздуха и комфорт в помещениях. Воздуховоды и распределительные элементы обеспечивают транспортировку и равномерное распределение воздушных потоков, вентиляторы создают необходимое давление и движение воздуха, а системы фильтрации, нагрева и автоматизации отвечают за его качество и параметры. Комплексный подход к выбору и интеграции данных компонентов позволяет создавать энергоэффективные и надежные системы вентиляции, соответствующие современным требованиям и стандартам.
